معرفی کلگی هادرون hadron-c1013
مدل |
C1013 |
چیدمان خروجی |
USB-C x 1 |
توان خروجی |
۳۳W |
ولتاژ و جریان ورودی |
۱۰۰VAC~240VAC 50/60Hz 0.8A max |
ولتاژ و جریان خروجی |
PD: 5v⎓۳A / 9v⎓۳A / 12v⎓۲٫۵A / 15v⎓۲A / 20v⎓۱٫۶۵A – 33W max QC: 5v⎓۳A / 9v⎓۳A / 12v⎓۲٫۵A / 20v⎓۱٫۶۵A – 33W max PPS: 3.3v~11v⎓۲٫۷۵A |
پروتکلهای پشتیبانی شده |
Power Delivery (PD): PD2.0/PD3.0/PPS Quick Charge (QC): QC2.0/QC3.0/QC4.0+ AFC/FCP/Apple2.4A |
مصرف برق بیباری |
۳۰mW |
بازده در حالت بار کامل |
۹۰٫۰۰% |
پروتکلهای محافظتی |
VCC Over-Voltage Protection, Over-Temperature Protection (OTP), Open-Loop Protection, Output Over-Voltage Protection (OVP), Output Over-Current Protection (OCP), Output Short-Circuit Protection (OSCP), Electrostatic Discharge Protection (ESDP), Flame-Retardant |
استانداردها |
IPC-2221, IEC 61010-1, IEC 60950-1, IEC 62380-1, IEC 61000-3-2:2019, EN 55032:2015, EN 55035:2017 |
گواهینامهها |
CE, EMC, LVD, ESD Protected Certified |
درجه مقاومت به شعله |
UL 94 V-1 |
جنس پلاستیک |
آلیاژ مهندسی شده پلیکربنات |
جنس پینها |
آلیاژ مس و برنج |
نوع دوشاخه |
EU 2.5A |
دمای کاری |
۴۰+ – ۲۰- |
ابعاد |
۴۶x46x65 (mm) |
وزن |
Net: 68±۵g / Total: 118±۱۰g |

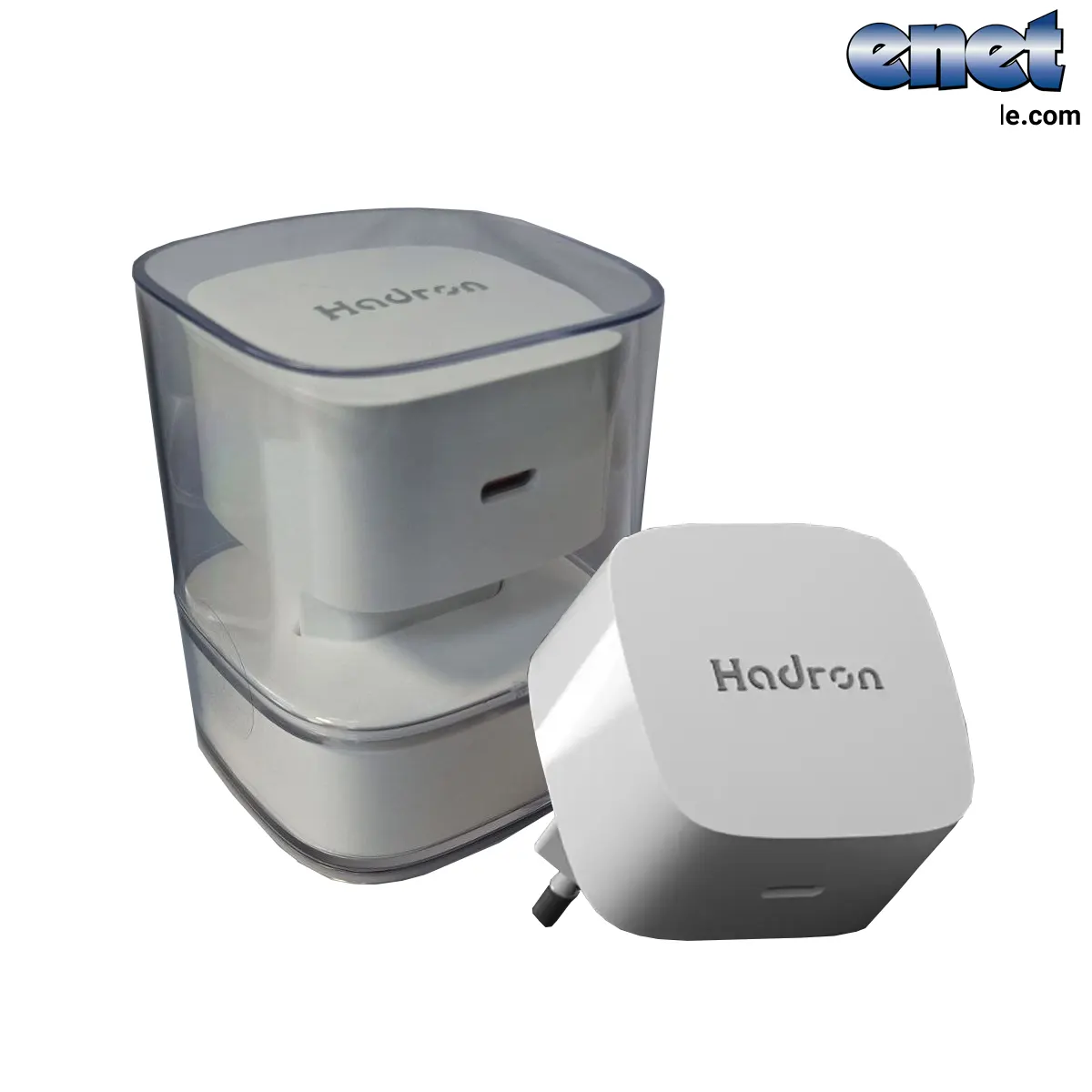

معرفی محصول
محصول C1013، شارژر دیواری ۳۳W هادرون با یک خروجی از نوع Type-C میباشد. این شارژر مبتنی بر تکنولوژی GaN ساخته شده و از شارژ سریع تحت پروتکلهای PD ،QC و PPS پشتیبانی مینماید.
قابلیتها
-
مجهز به ترانزیستور GaN FET
-
پشتیبانی از پروتکلهای +PPS ،PD3.0 ،QC4.0 و …
-
جریان بیباری پایین
-
دارای نشانگر نوری (نماد هادرون) جهت نمایش فعال شدن شارژ سریع
-
ساخته شده از خازنهای حالت جامد جهت افزایش طول عمر محصول
-
ابعاد کوچک و قابلیت حمل آسان
-
طراحی مستحکم، کامپکت و مینیمال
-
دارای سیستمهای حفاظتی چندگانه در برابر خطاهای احتمالی جهت ایمنی مصرف کننده
-
ساخته شده از پلیمر مهندسی شده پلیکربنات مقاوم به شعله، دارای گواهینامه UL 94 V-1
فناوری GaN
GaN (نیترید گالیوم) مادهای نیمههادی است که در ساخت ترانزیستورهای GaN FET به کار میرود. این ترانزیستورها، نسلی جدید و جایگزین ترانزیستورهای سیلیکونی (MOSFET) در تولید شارژرها میباشند. مزیت اصلی شارژرهای GaN این است که عمل تبدیل ولتاژ را بسیار بهینهتر انجام میدهند. در نتیجه قطعات مورد نیاز آنها کمتر بوده و اندازه فیزیکی بسیار کوچکتری دارند. همچنین با حداقل اتلاف حرارتی و انتقال حداکثری انرژی، امکان شارژ سریعتر و کارآمدتر در یک طراحی کامپکت فراهم میگردد. هادرون مفتخر است که همپا با برندهای بزرگ این صنعت، از این فناوری بهره میبرد.
پروتکل QC
پروتکل QC (یا Quick Charge) با افزایش توان ورودی به دستگاه در حال شارژ، زمان شارژ را کاهش میدهد و با جلوگیری از افزایش دما، امکان شارژ بهینه را فراهم میآورد. در این پروتکل، شارژر بسته به حداکثر ظرفیت توان شارژ باتری، انرژی انتقالی به دستگاه در حال شارژ را افزایش میدهد.
پروتکلهای PD و PPS
پروتکل Power Delivery (به اختصار PD) یک فناوری ارائه شده در شارژرهای USB-C میباشد که عمل شارژ را به طور هوشمندانه و مطابق با ظرفیت وسیلهی تحت شارژ انجام میدهد. در این پروتکل، شارژر با برقراری ارتباط دادهای با دستگاه متصل، ولتاژ درخواست شده از طرف مصرف کننده را ارائه میدهد. در نتیجه انتقال جریان جهت شارژ با بیشترین سرعت و کمترین زمان، سازماندهی میگردد. از این رو، فناوری PD ضمن ایجاد سازگاری با انواع دستگاهها و شارژ پرسرعت و بهینه، از آسیب دیدن باتری نیز پیشگیری مینماید. پروتکل PPS یا Programmable Power Supply به عنوان نسخه پیشرفتهتر PD، میتواند به صورت پویا و Real-Time، ولتاژ و جریان خروجی را بسته به شرایط باتری تنظیم نماید.

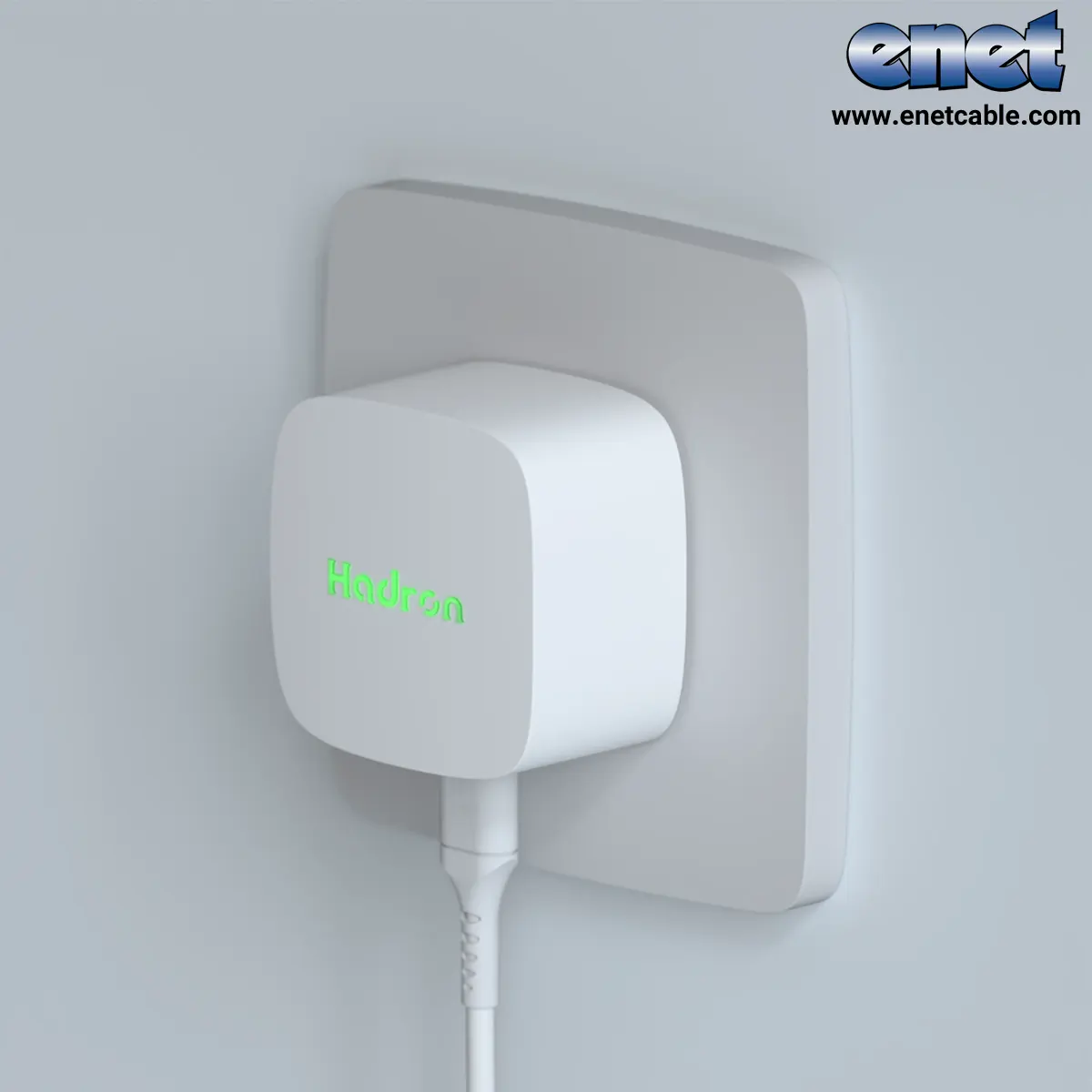

نشانگر شارژ سریع
نشانگر هادرون با تغییر رنگ از سفید به رنگ سبز شما را از فعال بودن حالت شارژ سریع آگاه میکند.
کنترل فعال یا غیرفعال سازی شارژ سریع در اختیار دستگاه در حال شارژ میباشد و بسته به شرایط وسیله تغییر خواهد کرد. لذا اگر هنگام شارژ، نماد هادرون از رنگ سبز به سفید تغییر وضعیت داد، به این معنی است که حالت شارژ سریع به تشخیص دستگاه غیرفعال گردیده است.
سیستمهای حفاظتی چندگانه
حفاظت برابر:
-
ولتاژ بیش از حد
-
ولتاژ خروجی بیش از حد
-
جریان بیش از حد
-
دمای بیش از حد
-
حلقه-باز شدن مدارهای داخلی
-
اتصال کوتاه
-
مقاومت در برابر شعله
